При низкой цене вибрационные насосы незаменимы для: получения воды из колодцев или водоёмов; откачивания воды из подполов и погребов.
Купить вибрационный насос с различными техническими характеристиками вы сможете в интернет магазине Benzoman.

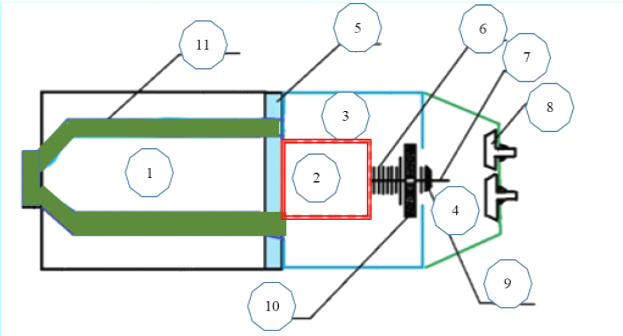

Конструкция ВН
- (1) П-образный соленоид с медной намоткой. Полностью изолирован от воды изолятором, состоящим из синтетических смол и кварцевого песка. Песок добавляется для отвода тепла.
- (2) Вибратор - второй элемент магнита. К нему крепится шток 7. К штоку крепится амортизатор 5. Амортизатор определяет производительность и экономичность ВН.
- (3) Камера нагнетающая. Из камеры вода выталкивается в каналы 11.
- (4) Камера всасывающая для приёма внешней воды.
- (5) Прокладка-амортизатор.
- (6) Прокладки - шайбы. Регулируют ход поршня, который определяет производительность.
- (7) Цилиндрический шток. Подвижная часть ВН, приводит в действие поршень.
- (8) Обратные клапаны. В открытом состоянии обеспечивают поступление воды в камеру 4. При сдавливании жидкости внутри ВН закрываются.
- (9) Гайка. Фиксирует поршень.
- (10) Поршень из высококачественной резины.
- (11) Каналы для подачи воды в трубопровод.
Принцип работы ВН
ВН запитывается от бытовой сети 220 вольт, 50 Гц.
За счёт изменения напряжения и упругости прокладки 5 соленоид насоса придаёт в возвратно – поступательное движение штоку 7 с поршнем 10. Входной клапан 8 открывается при движении штока в сторону соленоида. В камеру 4 поступает внешняя вода. При обратном движении поршня 10 входной клапан 8 закрывается, поршень на штоке выталкивает воду в каналы 11.
Особенности использования ВН
ВН могут снабжаться датчиком перегрева. Если воды нет, насос отключается.
ВН выпускаются с (1) верхним или (2) нижним забором. При верхнем заборе количество примесей, попадающей в ВН, меньше.
Для полной откачки воды из погреба потребуется ВН с нижним забором.
Дополнением является поплавковый выключатель. Он выключит насос при заданной высоте наполнения ёмкости.
Трос для подвеса ВН должен быть синтетическим. Металлический истирает проушины на корпусе насоса.
Купить насосы вибрационные с различными техническими характеристиками и комплектующие к ним вы сможете в интернет магазине.
Критерии выбора ВН
Критериями выбора являются:
- Номинальный напор. Обычно 40 м.
- Максимальный подъем. Обычно 60 м. Но могут быть различия. Производители часто завышают эту величину.
- Номинальная подача. Обычно 0,43 кубометра в час.
- Максимальная подача вычисляется при работе ВН без напора. Обычно от 1 до полутора кубометров в час.
- Мощность. Обычно от 200 до 220 Вт.
- Глубина погружения. Рекомендуемая производителями – 3 м. Большинство ВН работают при глубине погружения до 7 м.
